行程时间原理
Prosonic FMU90

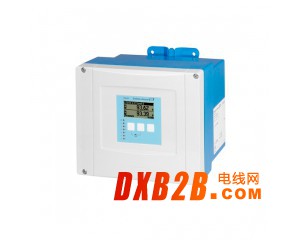

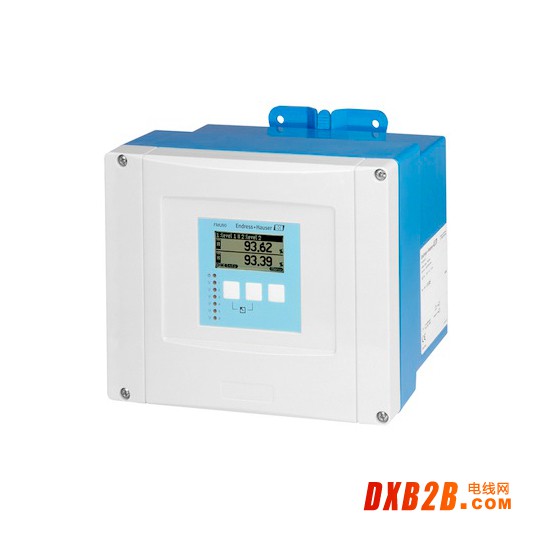

E+H超声波液位变送器FMU90-R11CA111AA3A可现场安装或导轨安装，最多可连接2台传感器-FDU90/91/92/93/95，适用于液体、浆料、淤泥、粉末和和固体块料的连续性、非接触物位测量。也可用于明渠和堰的流量测量，只需一台传感器可同时测量雨水溢流池的液位和流量。
E+H超声波液位变送器FMU90-R11CA111AA3A优势
• 六行纯文本显示的简单菜单引导式现场操作，15种语言可选
• 现场包络线显示，完成简单的仪表故障诊断
• 提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
• 通过内置或外部温度传感器，实现行程时间校准
• 线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量
• 基于内置的流量曲线，在线计算引水渠/测量堰流量
• FDU9x传感器自动识别功能
E+H超声波液位变送器FMU90-R11CA111AA3A应用领域
物位测量：配备1至2台传感器，用于液体和固体块料的物位测量；测量范围可达45m; 限位检测；泵控制系统；靶式控制系统；可选：额外泵控制功能； 计算：均值，差值，总值；流量测量：配备1至2台传感器，用于明渠和测量堰的流量测量；回水流量测量或淤泥监测；最多3台累计器和3台计数器；计数器或时间脉冲输出用于外部控制单元
E+H超声波液位变送器FMU90-R11CA111AA3A特征和规格
液体
|
测量原理 |
超声波物位仪 |
|
产品标题 |
带现场外壳或置顶盘装外壳的分离型变送器，用于柜装仪表，最多可连接6个趋势报警继电器，流量脉冲输出/滞水控制/淤泥报警，单通道或双通道型 |
|
传感器特点 |
典型渠流量测量预编程流量曲线 |
|
防护等级 |
IP66 (现场外壳)，IP20 (盘装外壳) |
|
显示/操作 |
6行图文背光显示，特定国家菜单，包络线现场显示诊断 |
|
输出 |
4...20mA HART，可选4...20 mA第二输出 (e.g. for 2 times flow measurement |
|
输入 |
≥2个FDU9x探头 |
|
数字式通信 |
HART、Profibus DP |
|
危险区认证 |
FMU allowed to operate FDU9x in Ex-zone |
连续料位测量
|
测量原理 |
超声波物位仪 |
|
特点/应用 |
带现场外壳或置顶盘装外壳的分离型变送器，用于柜装仪表，最多可连接6个趋势报警继电器，单通道或双通道型 |
|
特点 |
防护等级：IP 66 / NEMA 4x，自动识别FDU9x系列探头 |
|
电源/通信 |
90 ... 253 VAC，10.5 ... 32 VDC，HART，Profibus DP |
|
测量精度 |
+/- 2mm + 0.17% of measured distance |
|
环境温度 |
-40…+60℃ |
|
通信 |
4 ... 20 mA HART、Profibus DP |
|
证书/认证 |
CSA GP |
|
选项 |
6行图文背光显示，特定国家菜单，包络线现场显示诊断 |
|
组件 |
FDU9x探头 |
连续液位测量
|
测量原理 |
超声波物位仪 |
|
特点/应用 |
带现场外壳或置顶盘装外壳的分离型变送器，用于柜装仪表，探头和变送器间的距离可达300m |
|
特点 |
防护等级：IP 66/NEMA 4x，自动识别FDU9x系列探头， 明渠或测量堰的流量测量及泵控制（可选） |
|
电源/通信 |
90 ... 253 VAC，10.5 ... 32 VDC，HART，Profibus DP |
|
测量精度 |
±2mm + 量程的 0.17% |
|
环境温度 |
-40…+60℃(-40…+140℃) |
|
通信 |
4 ... 20 mA HART、Profibus DP |
|
证书/认证 |
CSA GP |
|
选项 |
6行图文背光显示，特定国家菜单，包络线现场显示诊断 |
|
组件 |
FDU9x系列探头 |
